АКПП CD4E (Ford, Mazda): поломки, ремонт и подбор контрактной коробки

АКПП CD4E - 4-ступенчатый гидромеханический автомат Ford для поперечной компоновки, выпускался с середины 1990-х до конца 2000-х. В России его чаще всего встречают на Mazda Tribute и Ford Maverick первого поколения (они же Ford Escape в США), раньше коробка стояла на Ford Mondeo и Mazda 626 американской сборки. Конструкция старая и ремонтопригодная, запчастей много, а слабые места хорошо известны.

Технические характеристики CD4E

Основные данные по заводским спецификациям; у разных версий и рынков цифры могут немного отличаться.

Как устроена коробка CD4E

CD4E - классический автомат с электронным управлением: гидротрансформатор с блокировкой, планетарные ряды, пакеты фрикционов и тормозная лента с гидравлическим сервоприводом. Переключениями командует блок управления двигателем через блок соленоидов на гидроблоке: соленоиды переключения, электронный регулятор давления (EPC) и соленоид блокировки гидротрансформатора. Положение рычага сообщает датчик положения селектора на валу коробки, скорость считают датчики входного и выходного вала.

Коробка работает с моторами 2,0 и 2,3 л, а на Tribute и Maverick также с V6 3,0. Для полного привода к ней пристыкован угловой редуктор (PTU), который передаёт момент на кардан.

Типичные неисправности по симптомам

Проблемы CD4E повторяются от машины к машине, и по симптомам часто можно предсказать, что внутри.

• Пробуксовка или вспышка оборотов при переключениях, особенно на вторую передачу. Частая причина - изношенный поршень сервопривода тормозной ленты: поршень трескается, манжета теряет плотность, давление на ленту падает, лента подгорает. Замена поршня сервопривода тормозной ленты и самой ленты - типовая операция при ремонте.
• Жёсткие или запоздалые переключения, аварийный режим. Здесь смотрят блок соленоидов, разъём и проводку, затем гидроблок: износ отверстий под золотники даёт утечки давления.
• Путаница передач, машина не заводится в P или N. Часто виноват датчик положения селектора, его контакты окисляются.
• Неверная работа спидометра и переключений - датчик скорости или его проводка.
• Течь масла: сальники полуосей и вала гидротрансформатора, прокладка поддона.

Ремонт АКПП CD4E и запчасти

Ремонт АКПП CD4E своими руками возможен на уровне замены масла, фильтра, датчиков и блока соленоидов: всё это делается без снятия коробки, а схемы есть в заводском мануале. Переборка с заменой фрикционов, ленты и втулок требует снятия агрегата и опыта. В продаже есть ремкомплект АКПП CD4E: прокладки, сальники, фрикционы, стальные диски, тормозная лента; отдельно продаются поршень тормозной ленты в усиленном исполнении, гидроблок и блок соленоидов. Перед покупкой ремкомплекта узнайте точный номер коробки на шильде: внутри серии были изменения деталей.

Масло, фильтр и обслуживание

Масло для АКПП CD4E - ATF Mercon V (ранние коробки шли на Mercon, Mercon V их заменяет). Замена фильтра АКПП CD4E делается со снятием поддона, вместе с прокладкой. При частичной замене через поддон уходит лишь часть жидкости, поэтому её повторяют 2-3 раза с интервалом в несколько сотен километров или делают аппаратную замену. Разумный интервал - 40-60 тыс. км, а на машине с прицепом или в пробках - чаще. Общие правила описаны в статье о замене масла в АКПП.

Как выбрать контрактную CD4E

Купить контрактную АКПП CD4E проще всего с Mazda Tribute или Ford Maverick того же поколения и мотора. Коробки под 2,0/2,3 и под V6 различаются гидротрансформатором и настройками, поэтому сверяйте не только название серии, но и номер на шильде. Для полноприводной машины проверьте, идёт ли в комплекте угловой редуктор и в каком он состоянии. При осмотре понюхайте и посмотрите масло на щупе: гарь и тёмный цвет говорят о сгоревшей ленте. Подробный порядок проверки и вопросы продавцу собраны в статье о контрактной АКПП, а запрос можно составить в генераторе запроса продавцу.

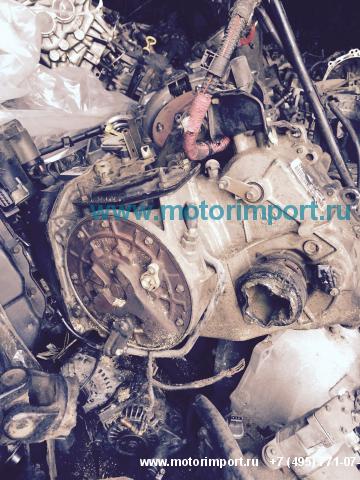

Фото АКПП CD4E

Снимки агрегата с разных сторон: по ним удобно сверить расположение навесного, разъёмов и креплений с тем, что стоит на вашей машине.
