АКПП для Mazda 3 и 6 с моторами LF, L3 и L5: модели коробок и подбор

В старой карточке коробка обозначена кодами моторов LF, L3 и L5, потому что продавцы подбирают автомат именно по двигателю. На деле это разные модели АКПП: на Mazda 3 и Mazda 6 с бензиновыми MZR 2,0-2,5 л ставили 4-ступенчатый FN4A-EL, а на более поздних машинах 5-ступенчатые автоматы. Разбираем, как понять, какая коробка нужна именно вам, и чем болеют эти автоматы.

Технические характеристики FN4A-EL и 5-ступенчатые АКПП (под LF, L3, L5)

Основные данные по заводским спецификациям; у разных версий и рынков цифры могут немного отличаться.

Почему коробку называют по мотору

У Mazda одного поколения под разные двигатели шли разные автоматы, и в объявлениях проще написать двигатель, чем модель коробки. Код LF означает 2,0 л, L3 - 2,3 л, L5 - 2,5 л, всё это моторы семейства MZR. Модель коробки написана на шильде на её корпусе, а также зашифрована в VIN и в документах на машину. Именно по ней, а не по мотору, и нужно подбирать замену.

FN4A-EL: четырёхступенчатый автомат

FN4A-EL стоял на Mazda 3 первого поколения (BK) и Mazda 6 первого поколения (GG) с моторами 2,0 и 2,3 л, а также на Mazda 5 и Premacy. Коробка разработана совместно с Ford и близка к Ford 4F27E, которую ставили на Focus и Mondeo. Конструкция простая: гидротрансформатор с блокировкой, два планетарных ряда, гидроблок с соленоидами. Жидкость - оригинальная Mazda ATF (M-III или M-V в зависимости от года, смотрите надпись на щупе и мануал).

Чем болеет FN4A-EL

Главные жалобы - толчок при переключении 2-3 и 3-4 на прогретой коробке, рывок при включении D и вибрация при блокировке гидротрансформатора. Обычно виноваты соленоиды и износ гидроблока, а при запущенном масле - подгоревшие фрикционы. Коробка не любит перегрева в пробках и буксировки. Частая находка при вскрытии - износ втулок и уплотнений, отсюда падение давления.

Пятиступенчатые автоматы на Mazda 3 BL и Mazda 6 GH

Со вторым поколением Mazda 3 (BL) и Mazda 6 (GH) в зависимости от мотора и рынка появились 5-ступенчатые автоматы, в том числе под 2,5 л L5. Они плавнее и экономичнее четырёхступенчатой коробки, но с FN4A-EL не взаимозаменяемы: другие корпус, разъёмы, гидротрансформатор и прошивка. Отличить их можно по шильде и по числу передач в режиме ручного переключения. Слабые места схожие: гидроблок, соленоиды, чувствительность к перегреву и к качеству жидкости.

Ресурс и обслуживание

Обе коробки проходят 150-250 тыс. км, если менять жидкость. Производитель часто заявлял жидкость на весь срок, но на практике разумно менять её каждые 40-60 тыс. км, частичной заменой в 2-3 приёма или аппаратом. Не смешивайте типы ATF: на этих автоматах неподходящая жидкость быстро даёт пинки. Подробнее о процедуре в статье о замене масла в АКПП.

Как подобрать контрактный автомат

Выпишите модель коробки с шильды или по VIN, запомните мотор, год и привод. Коробка с Mazda 3 BK встаёт на Mazda 6 GG с тем же мотором не всегда: могут отличаться гидротрансформатор, кронштейны и прошивка. Лучше брать агрегат с той же модели и того же года, вместе с блоком управления или с возможностью адаптации. Перед покупкой посмотрите цвет и запах жидкости, попросите видео работы на машине-доноре. Порядок проверки описан в статье о контрактной АКПП, а если вы выбираете механику, загляните в карточки МКПП LF и МКПП L3.

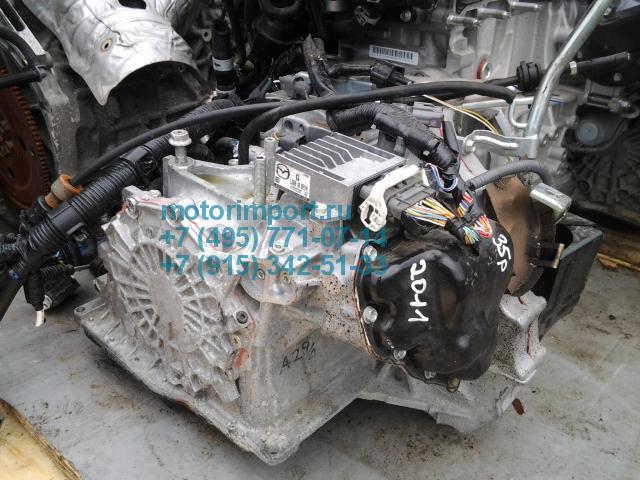

Фото АКПП FN4A-EL и 5-ступенчатые АКПП (под LF, L3, L5)

Снимки агрегата с разных сторон: по ним удобно сверить расположение навесного, разъёмов и креплений с тем, что стоит на вашей машине.
